개요

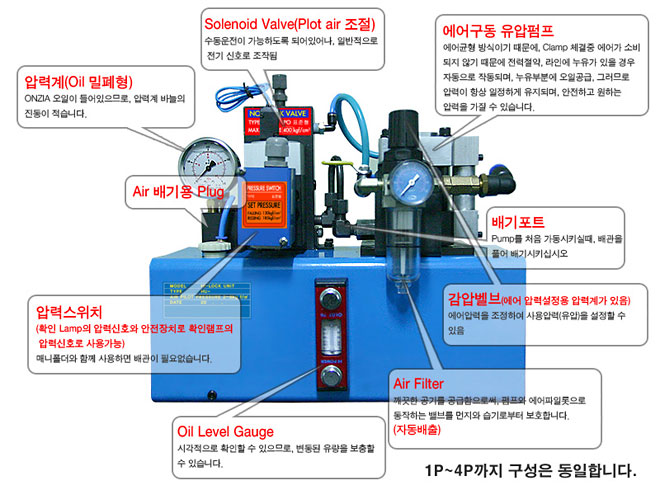

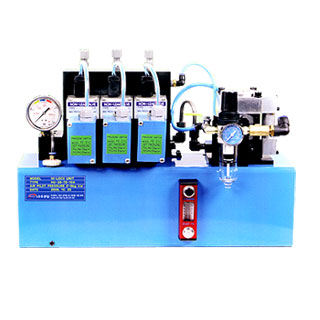

• HU TYPE HI-Lock unit는 Pump(Air 구동유압 pump)와 Air Pilot조작식 방향제어밸브(NON-Leak TYPE)로 구성된 유압장치입니다.

• 방향제어밸브, 압력 스위치와 추가 선택회로 및 예비회로를 매니폴드(Manifold)에 부착할 수 있으므로 소형이면서도 용도가 다양하여 여러 가지 목적에 사용할 수 있습니다. 조작 방식에는 원격 조작이 가능한 전기 조작식 시스템 (HU-S)과 수동조작시스템(HU-M)이 있습니다.

• 압력계와 Air Filtter를 표준으로 설치합니다. Air공급이 있으면 어디서나 용이하게 높은 유압을 얻을 수 있습니다.
  그러므로 본 유니트는 clamp part와 그 외 locking system등 자동화 기계에도 응용할 수 있습니다.

호칭방법

HU - ①② S ① - ② -S / HU - ①② S ③ - ④ -S

①회로수
기호없음	1회로
2	2회로
3	3회로
4	4회로

②운전밸브수
1	1개
2	2개
3	3개
4	4개

③선택사양
	기호없음
R	Relief 밸브
L	Inter Lock 회로
T	One two 회로

④ pump 형식
70-8	70-8
70-10	70-10
70-12	70-12
100-12	100-12
100-15	100-15

공통사양

최고사용압력	400kgf/㎠
최고 air공급 압력	9.5kgf/㎠
감압 밸브압력 설정 범위	2~6kgf/㎠
사용온도범위	5~6°C
솔레노이드 밸브	AC100V/100V/AC200V/220V 50/60/Hz
사용유	일반유압작용유

주문시 선태표

port 구성	1	2	3	4
밸브형식	NO; NC;	NO; NC;	NO; NC;	NO; NC;
압력스위치 설정압력	kgf/cm²	kgf/cm²	kgf/cm²	kgf/cm²
안전밸브 (R) 설정압력	kgf/cm²	kgf/cm²	kgf/cm²	kgf/cm²
솔레노이드 밸브전압	AC100V/100V AC200V/220V중 하나를 정하십시오. (50/60 Hz는 공통임)

상기 표시된 품목은 소요포트 선택의 목적만을 위한 것입니다

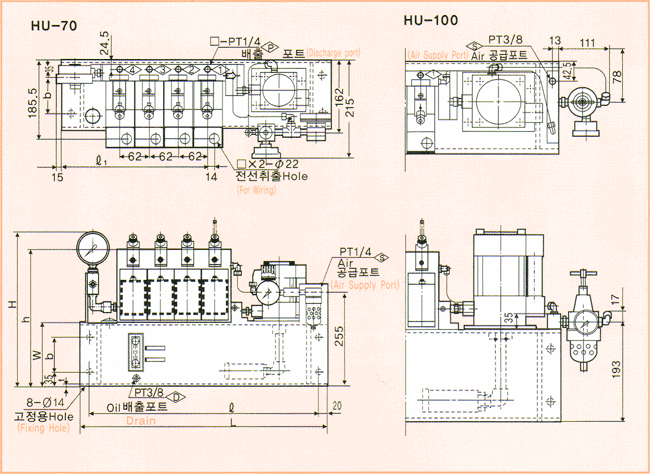

형상 및 치수

치수 종류	L	I	I1	h	W	b	t	tank용량	유효 변유량(I)	중량(kg)
HU-1□ - 70-□	393	353	123	3 2 0	1 5 0	8 0	4.5	5.7	1.4	25.5
HU-2□ - 70-□	455	415	185					7.0	1.7	34.2
HU-3□ - 70-□	517	477	247					8.2	2.0	42.9
HU-4□ - 70-□	579	539	123					9.4	2.3	51.6
HU-1□ - 100-□	423	383	309	3 2 0	1 5 0	1 0 5	6	5.7	1.4	29.5
HU-2□ - 100-□	485	445	185					7.0	1.7	38.2
HU-3□ - 100-□	547	507	247					8.2	2.0	46.9
HU-4□ - 100-□	609	569	309					9.4	2.3	55.6

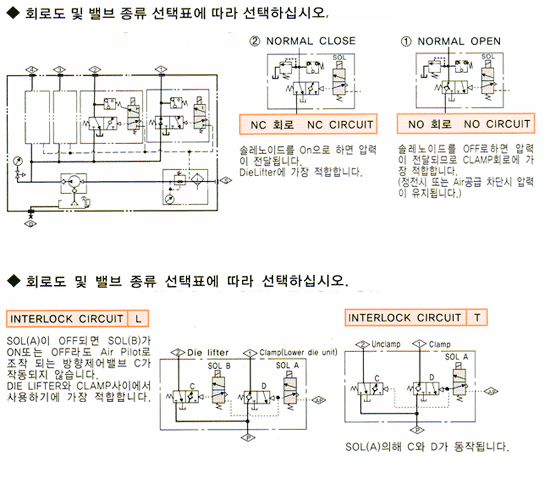

회로도 및 밸브 종류

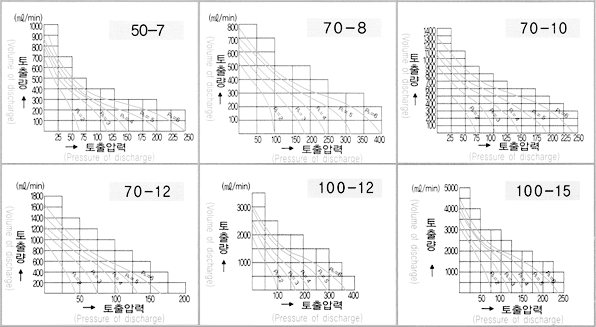

PUMP 배출유령 특성 사용조건 : OIL온도 20C(PA:Air공급압력)

PUMP의 압력 증강비 및 압력 계범위

형식	압력증압비(바)	압력계범위
50-7	40	350
70-8	65	500
70-10	40	350
70-12	28	250
100-12	62.5	500
100-15	40	350
