가격알림표
| 공공체결력(Ton) | 가격 |
|---|---|
| 1Tons | 120,000원 |
| 2Tons | 140,000원 |
| 4Tons | 160,000원 |
| 6Tons | 180,000원 |
| 10Tons | 230,000원 |
| 16Tons | 270,000원 |

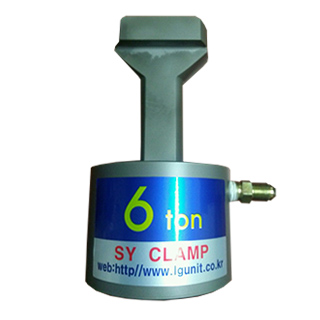

본 이미지 사진은 질하처리된 물품으로 찍힘이 없는 반영구적인 제품입니다.

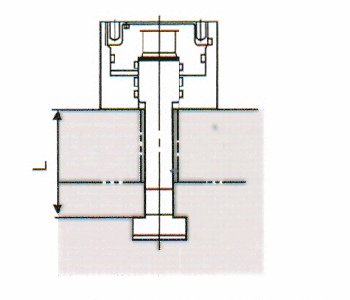

체결시 전체높이
체결시 전체높이 : L

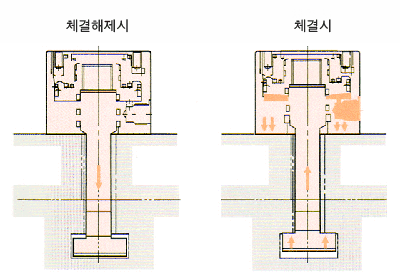

구조
특징
- 금형 체결시 면적이 넓으므로 안전하며 금형 표면에 찌그러짐이 발생하지 않습니다.
- (주로 상부금형에 이용합니다. 하부도 사용가능함)
- 금형에 U홈이 있어야 합니다.
사양
| LY2 | LY4 | LY6 | LY10 | LY16 | |
|---|---|---|---|---|---|
| 내압 | 275 | ||||
| 최고사용압력 | 185 | ||||
| 상용체결력 | 2.0 | 4.2 | 6.0 | 10.5 | 16.8 |
| 스트로우크(행정) | 5.5 | 6.5 | 7 | 8 | 9 |
| 소요유량 | 9.2 | 11.7 | 24.2 | 46.7 | 74.8 |
| 사용온도범위 | -5~60 | ||||
| 주①중량 | 1.2 | 2.2 | 3.5 | 6.3 | 12.2 |

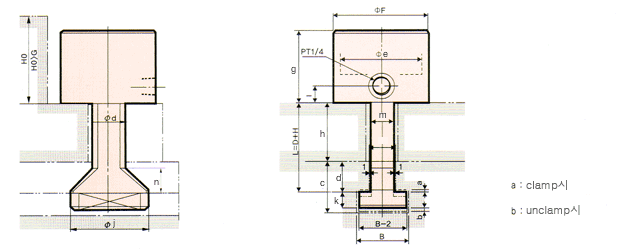

형상 및 치수
특징
| 성형기 | 클램프 | T홈 치수(일반 예) | |||||
|---|---|---|---|---|---|---|---|
| 능력 | 형개령 | 형식능력 | 형식능력 | A | B | C | D |
| ~100 ton | 8 ton | TM 2.5×8 | LY-2×8 | +0.5 22 0 | +3 35 0 | +2 22 0 | 0 22 -0.2 |
| ~150 ton | 10 | LY-4×8 | |||||
| ~250 ton | 16 | TM4×8 | |||||
| ~300 ton | 24 | TM6×8 | LY-6×8 | +0.5 26 0 | +4 44 0 | +2 28 0 | 0 22 -0.2 |
| ~550 ton | 40 | TM10×8 | LY-10×8 | ||||
| ~850 ton | 64 | TM16×8 | LY-16×8 | +0.5 30 0 | +4 50 0 | +2 28 0 | 0 24 -0.2 |
| ~1250 ton | 100 | TM25×8 | LY-25×8 | ||||
