특징

• AIR ECENTRIC방식의 SIMPEL 한 MECHANISN에 따라 COMPACT한 BODY내에서 강력한 CLAMPING력을 발휘하며 따라서 내구성, 내충격도 충분히 고려되었습니다.
• CLAMPING시는 AIR CYLINDER의 출력을 ECENTRIC방식에 따라 중대시켜 CLAMPROD에 큰 인상력 및 보지력을 주게 했습니다. 특히, 상형용의 TN-H(SPRING내장)형식은 AIR CYLINDER내에 강력한 SPRING을 내장, AIR의 공급이 차단되더라도 충분한 금형 보지력이 있으므로 PRESS를 사용치 않을시에도 형의 낙하가 없도록 안전 사양입니다.

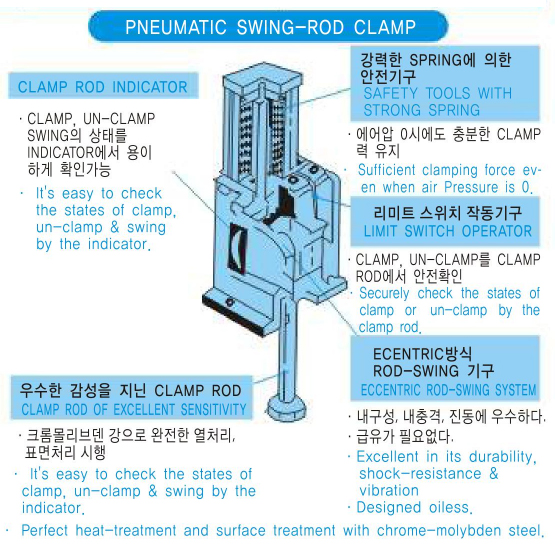

• CLAMP본체 측면에는 INDICATOR가 SETTING되어 있어 CLAMP, UN-CLAMP, SWING의 상태를 외부에서 용이하게 확인할 수 있도록 했습니다.
• CLAMP, UN-CLAMP확인용 LIMIT S/W(LED)가 표준으로 되어 있어 확실한 INTERLOCK가 구성되며, 각 부의 기능은 보수가 간단합니다.

사용애 대하여

• CLAMP의 금형고 조정(초기) CLAMP측면에 있는 INDICATOR를 확인하십시오. 또 금형고 (칫수)의 조정 범위는 -+3mm입니다. L칫수를 조정한 후에는 필히 SETTING 하여 주십시오.
• OPEN CLAMP의 상태의 오동작에 따른 금형 보호에 대하여 CLAMPROD의 퇴역이 되므로 필요로 하는 DIE PLATE의 취부측면에 귀사에서 가공 시행 하십시오. 금형고에 따른 DIE PLATE의 가공 공차는 SAFETY STROKE의 -+20% 이내 실시 하십시오.
• AIR CYLINDER는 고정 배관이 되므로 각 CLAMP에 동기가 필요한 경우에는 SPEED CONTROLLER를 사용하십시오
