호칭방법

HL70 ① - A

①Die Litter의 전장 : L(mm)
500~4000

②Nipple의 길이 : L(mm)
l	l=B+25
무기호	불요시

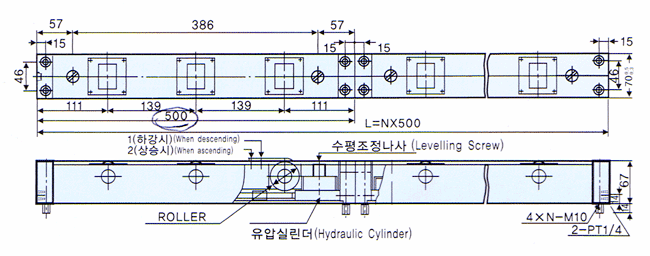

형상 및 치수

금형 Lifter U홈 치수

사양

유압 실린더
내압	375kgf/cm
최고사용압력	250kgf/cm
사용온도범위	5~60°C
사용유	일반유압작용유

특징

• SLY NON-TOUCH CLAMP는 AIR CYLINDER에 의해 T-SLOT상에서 짧은 거리를 이동(전, 후진)하는 CLAMPINGLEVER식 단동 STROKE의 증가에 따라서 비표준화된 금형(단, DIE PLATE의 높이는 제외)을 사용할 수 있습니다
• SLY-T TYPE은 CLAMPING위치의 조정이 ONE-TOUCH로 가능합니다.
• SLY-S TYPE은 SPACER의 교환으로 CLAMPING 위치의 조정을 용이하게 할 수 있습니다.
• AIR CYLINDER를 분리하여 CLAMP 만 단독으로 사용할 수 있습니다.
• 완전 자동방식의 CLAMP로서 SELECT S/W조작 외의 인력을 일체 필요로 하지 않습니다.
• Bolster및 Slinder면 모두 적용 가능합니다.
• PRESS 및 사출기등에 모두 적용 가능합니다.

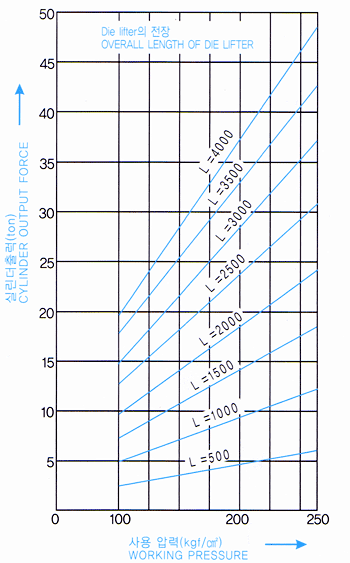

출력 도시도표
