호칭방법

LY - 공공체결력- 설치방법 - 금형높이 - A

설치방법

설치방법
T	T홈 이동식
F	볼스타 이동식

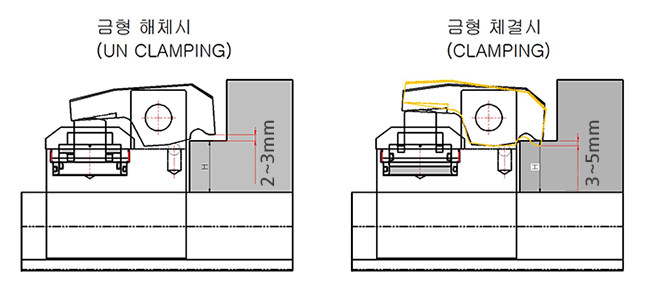

금형높이

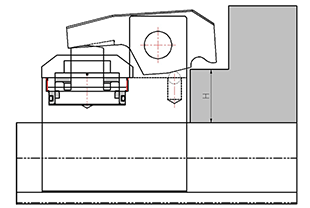

구조

특징

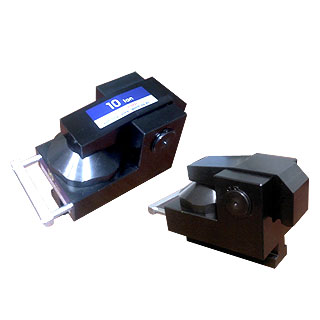

• LY형에는 T홈 수동이동식과 볼스타 고정식 두 종류가 있습니다
• LY일체형 클램프는 실린더가 바디 몸체에 있으므로 장기간 사용하여도 안전한 클램프입니다.
• 금형내에 U홈이 없더라도 사용이 가능합니다.

공통사항

	LY2	LY4	LY6	LY10	LY16
내압	275
최고사용압력	185
상용체결력	2	4	6	10	16
스트로우크(행정)	5	5.5	7	8	9
소요유량	6.8	12.7	25.8	59	80.7
사용온도범위	-5~60
주①중량	2.8	4.8	9.8	15.1	25.4

주① H=50mm의 중량임.

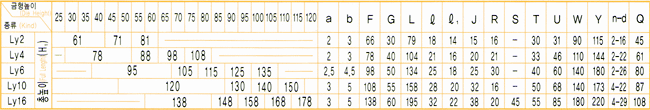

형상 및 치수

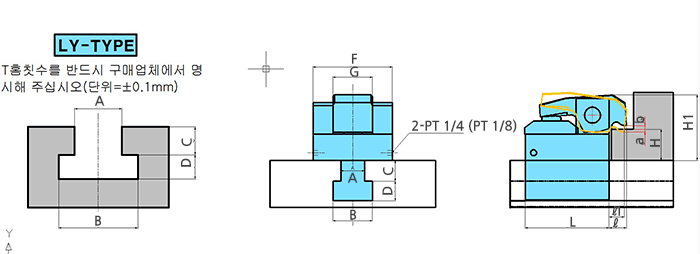

LY-Type

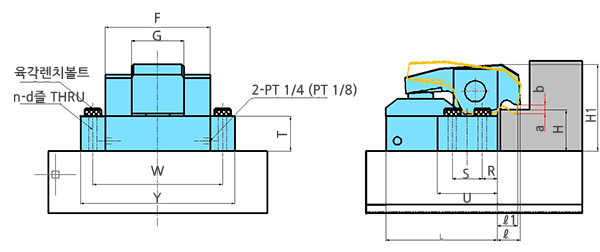

LF-Type
